项目概述
喷漆车间废气净化项目，根据客户提供的资料及现场勘察，现设计喷漆废气治理方案，净化车间空气，保护工人身体健康。
|
|
|
技 术 数 据 |
| 1 |
处理风量 |
50000Nm3/h |
| 2 |
VOC来源: |
喷漆生产线 |
| 3 |
VOC主要成份: |
甲苯、二甲苯、苯系物等有机混合物 |
| 4 |
VOC浓度: |
200-300mg/m3(参考值) |
| 5 |
废气温度: |
常温 |
| 6 |
废气湿度： |
≈85% |

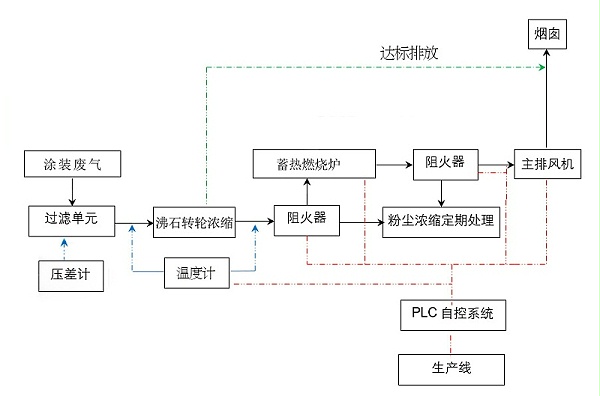

废气处理工艺
方案设计
1) 废气处理工艺： “分子筛转轮吸附浓缩+蓄热式氧化”工艺；
2) 总吸附风量： 50000m³/h；
3) 脱附系统风量： 2600Nm³/h；
4) 设备占地：约 25*6m；
5) 设备重量：约 15.4t；
6) 烟囱高度： 15m，DN1300mm；
废气处理系统主要包括三级过滤单元、分子筛转轮吸附脱附单元、动力单元、蓄热式氧化单元、热量交换单元、控制单元及安全装置单元等组成等。
