通过风机引力作用，焊烟废气经万向吸尘罩吸入设备进风口，设备进风口处设有阻火器，火花经阻火器被阻留，烟尘气体进入沉降室，利用重力与上行气流，首先将粗粒尘直接降到灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后，由滤芯流入洁净室，洁净空气又经活性碳过滤器吸附进一步净化后经出风口达标排出。

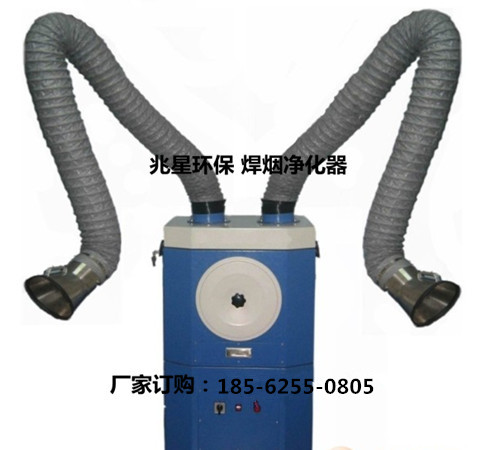

焊接烟尘净化器主要部件包括：万向吸尘臂、耐高温吸尘软管、吸尘罩（带风量调节阀）、阻火网、阻燃滤芯、脉冲反吹装置、脉冲电磁阀、压差表、洁净室、活性碳过滤器、沉灰抽屉组合、阻燃吸音棉、带刹车的脚轮、风机、电机以及电控箱等。
焊烟净化器安装
检查各连接部位是否连接牢固；
移动焊烟净化器到需焊接的地方；
检查焊烟净化器与管道各连结全部的气密性，消*漏气现象；
连接AC380V的电源，并接地，运转前注意电机转向，按下控制面板上的启运按纽（ON/OFF），启动焊烟净化器，风机指示灯（Running）亮，使含尘气体通过焊烟净化器，设备正常工作。
异常情况及处理方法：
异常情况 焊烟净化器工作现场残留大量烟雾
1．可能原因
焊烟净化器吸气臂安放位置不合适
处理方法调整吸气臂的摆放位置
2.可能原因：现场单位时间产生的烟雾远大于净化器的单位时间理论吸收量
处理办法：增加净化器数量或改用大功率的焊烟净化器
3可能原因：工作后未及时清理导致吸气臂导气不畅
处理办法：疏通吸气臂，保证吸气臂吸气通畅
异常情况：壁面积灰严重
1.可能原因：壁面表面不光滑
处理办法：处理内表面
2.可能原因：微细尘粒含量不够
处理办法：定期导入含粗粒子气体擦清壁面
3.可能原因：气体中水汽冷凝，出现结露或结块
处理办法：隔热保温或对器壁加热
